綜合管廊模具結構制造要求

影響綜合管廊模具構件精度的因素很多，但最主要的是模具的制造精度。由于管廊產品在預制場內進行生產，其生產流程快，模具周轉次數多，又由于預制管廊的精度要求較高，因此模具應有足夠的強度、剛度、精度、穩定性和耐久性。預制管廊模具屬高精度模具，高精度模具的邊長、扭曲、表面凹凸、對角線等偏差指標均在2 mm以內[4]。在設計、制造完成后需進行檢測，合格者方可用于生產。

由于管廊模具屬拼裝式結構，除各模板須滿足一定的加工精度外，模具組裝后也應滿足裝配精度要求。管廊模具內外模組裝質量標準和模具平口模組裝質量標準見表1和表2。

綜合管廊模具的底模、側模及端模開合方式分析

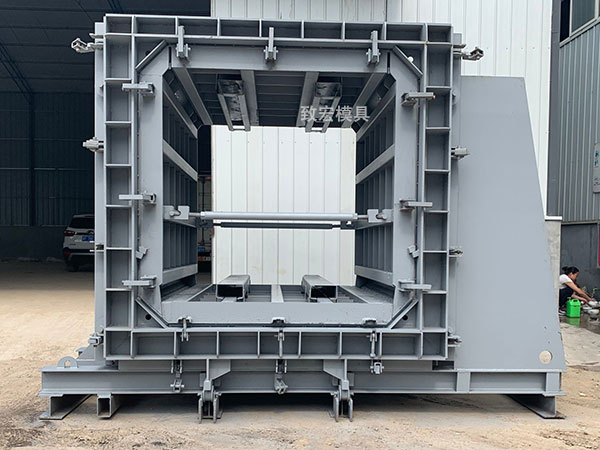

管廊模具由底模、側模、端模和內模組成，其組合方式直接影響模具的精度和穩定性。管廊模具主要有翻轉型和平移型2種開合模方式，開合方式設計合理能提高模具使用效率并減少工人的勞動強度。
