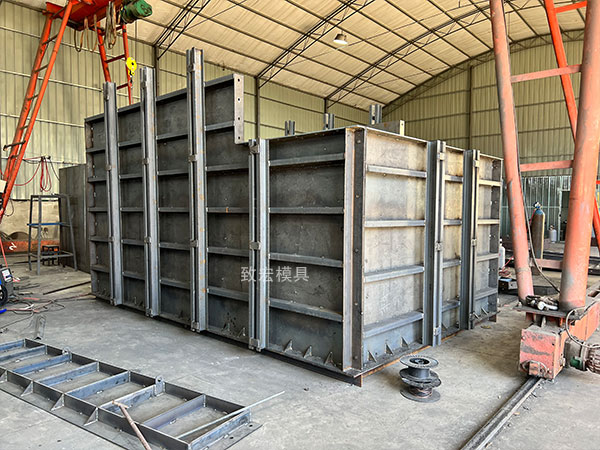

工程箱變基礎模具的起吊輔助設施的提出與確定

工程箱變基礎模具的起吊輔助設施必須滿足如下要求：安全性好、工藝簡單、放置可操作性好，起吊設施能承重6000千克。

基于此，致宏模具廠進一步提出了開孔式、耳板式兩種方案。

工程箱變基礎模具的起吊輔助設施形狀方案

（一）開孔式工程箱變基礎模具

1. 開孔式是對預制的基礎做好開孔起吊輔助設施，在預制工程箱變基礎模具時，將事先準備好的金屬管放置在基礎中，待基礎牢固后與基礎合為一體。起吊時，用具直接插入孔中起吊即可，無復雜工藝性

2. 金屬孔是預留在基礎內部的，施工中作業人員不會碰到，對日后的施工不會造成任何的影響，安全性非常高。現場起吊放置時，只需將起吊用具直接插入孔中起吊即可，較為省力，放置可操作性好。小組成員施加6000千克的重力進行10組起吊試驗，均能承受其重量。在基礎預制時放置，制作工藝簡單；孔預留在基礎內部，不會對 施 工 造 成 任 何 影響；能承受6000千克重量，無變形扭曲。

（二）耳板式工程箱變基礎模具

1. 耳板式對預制的基礎加裝吊裝耳板，在預制基礎時，將事先準備好的金屬耳板放置在基礎中，待基礎牢固后與基礎合為一體。起吊時，用具直接插入耳板中起吊即可，無復雜工藝性

2. 耳板結構是預留在基礎外部的，在日后的施工中，作業人員會碰到，對施工產生影響，安全性較差。現場起吊放置時，只需將起吊用具直接插入耳板中起吊即可，較為省力，放置可操作性好。小組成員施加6000千克的重力進行10組起吊試驗，耳板斷裂。在基礎預制時放置，制作工藝簡單；耳板預留在基礎外部，對施工造成影響；不能承受6000千克重量，耳板斷裂。
